Chongqing TOP Oil Purifier Co., Ltd. är en av de mest pålitliga tillverkarna och leverantörerna av kabeloljerenare i Kina, stöder också anpassad service. Köp gärna en avancerad kabeloljerenare tillverkad i Kina här från vår fabrik.
Ansökan

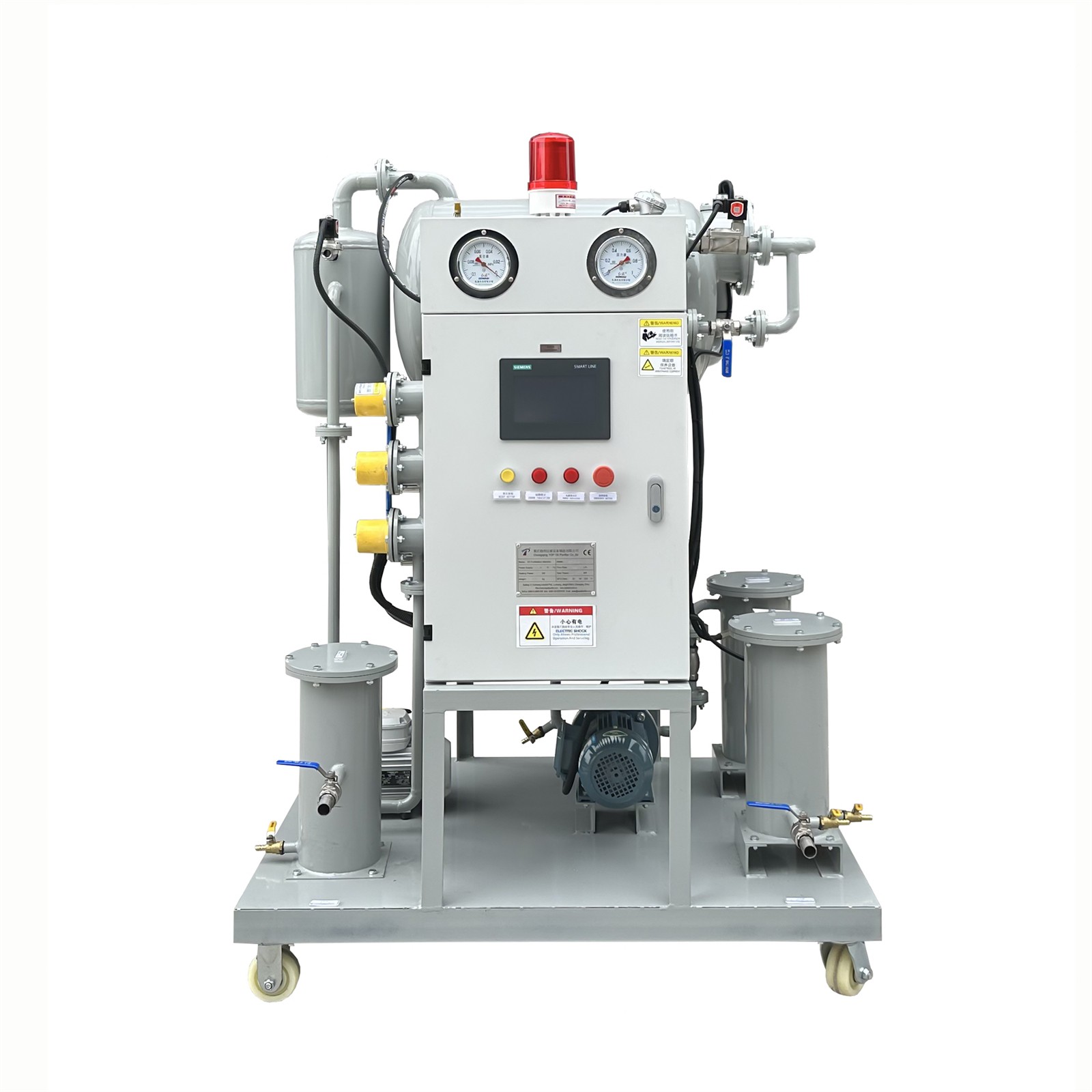

ZY-En PLC-kontroll helautomatisk isolerande oljerenare - hög-kabeloljerenare
ZY-Utrustning i en serie använder PLC (Programmable Logic Controller) för att realisera fullständig automatisering av hela oljebehandlingsprocessen, och denna professionellakabel oljerenareär speciellt utformad för rening av olika isolerande oljor, inklusive transformatorolja, ömsesidig induktorolja, switcholja, kondensatorolja och kabelolja, som betjänar kraftöverförings- och transformationsutrustningsområdet, elkraftsavdelningar och gruvföretag.
Genom avancerad oljebehandlingsteknik återvinner utrustningen den dielektriska styrkan hos isoleringsolja genom att ta bort vatten, blandade gaser och partikelformiga föroreningar, ochkabel oljerenareversionen är optimerad för de fysiska och kemiska egenskaperna hos kabelolja, vilket säkerställer kabeloljans reningseffekt och serviceprestanda.
För att möta kundernas diversifierade speciella applikationsbehov har vi utvecklat en komplett serie utrustning för rening av isolerande olja med olika funktioner och strukturella konstruktioner, inklusive:
- ZY bärbar isolerande oljerenare
- ZY-En PLC helautomatisk transformatoroljerenare
- ZY-W vädersäker-maskin för dielektrisk oljerening

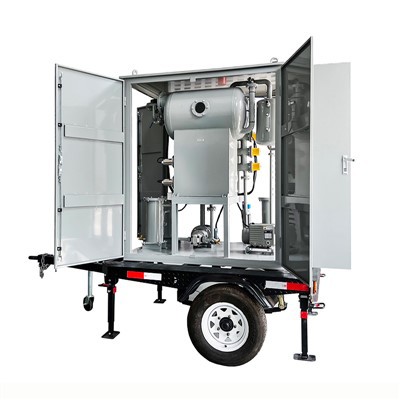

- ZY-M mobil transformatoroljerenare monterad på släp
Kärnfunktioner
- ZY-A-serien är en helautomatisk intelligent driftutrustning med fördelarna med liten volym, hög reningseffektivitet, enkel förflyttning och universell användning för inomhus och utomhus-drift på plats.
- Utrustad med en ny typ av elvärmesystem, med hög värmeeffektivitet, låg värmebelastning, jämn oljeuppvärmning och låg energiförbrukning, lämplig för värmebehandling av kabelolja och andra isolerande oljor.
- Använder ett exakt filtreringssystem i flera-steg, som integrerar molekylär adsorptionsfiltrering och nätfilterdekontamineringsteknik för att uppnå djupt avlägsnande av föroreningar i isoleringsolja.
- Konfigurerad med ett-högeffektivt stereo flerstegs vakuumsystem vars reningseffektivitet är 3-5 gånger högre än för vanliga vakuumoljerenare; den kan effektivt avlägsna vatten, gaser och andra mekaniska föroreningar från kabelolja och olika isoleringsoljor, förbättra spänningshållfastheten och oljekvaliteten, säkerställa säker drift av kraftutrustning och är också utrustad med en praktisk vakuumoljningsfunktion.
- Integrerar automatiskt infrarött vätskenivåkontrollsystem, automatiskt konstant temperaturkontrollsystem, automatiskt kontrollsystem för eliminering av bubblor, automatiskt tryckskyddssystem, automatiskt förreglingsskyddssystem och hög-effektiv avgasning och vattenborttagningssystem för att säkerställa säker och{1}}högpresterande drift av utrustningen under lång-arbete.
- Med ny strukturell design, kompakt layout, enkel drift och stöd för online oljerening; den kan realisera obemannad drift och anpassa sig till olika komplexa-arbetsmiljöer på plats.
- ZYA-serien är utrustad med en oljespänningsbeständig testfunktion, som kan testa spänningsbeständigheten hos den renade oljan och direkt skriva ut testresultaten.
- ZYB-serien kan användas tillsammans med BZ-regenereringsanordningen för att realisera oljeavfärgning, syraborttagning, eliminering av fritt kol och reducering av dielektriska förluster, vilket ytterligare förbättrar kvaliteten på spillkabelolja och isoleringsolja.
Valfria funktioner
- Flödesmätare för automatisk statistik över oljebehandlingsvolym och utrustningens arbetstid
- Continuous Online Moisture in Oil Meter (Model PTT-001) för realtidsövervakning av oljefuktinnehåll
- Continuous Online Moisture and Particles in Oil Monitor (Model PTT-M) för synkron detektering av fukt och partikelformiga föroreningar
- Metallisk väderbeständig hölje för att effektivt motstå regn, sol, damm och andra yttre miljöföroreningar
- Enkel/dubbel-axlar Vägvärdig släpvagn för mer flexibel utomhusmobil användning
- Pirani digital vakuummätare för exakt och-realtidsvisning av utrustningens vakuumgrad
- Regenereringssystem TPBZ med speciellt märke av jord, som kan ta bort surhet, slam, andra lösliga oljeprodukter och eliminera missfärgning av oljan
Tekniska parametrar
|
Punkt |
Enhet |
ZY-A-6 |
ZY-A-10 |
ZY-A-20 |
ZY-A-30 |
ZY-A-50 |
ZY-A-100 |
ZY-A-150 |
ZY-A-200 |
ZY-A-300 |
|
|
Flödeshastighet |
L/min |
6 |
10 |
20 |
30 |
50 |
10 |
150 |
200 |
300 |
|
|
Flödeshastighet |
L/H |
360 |
600 |
1200 |
1800 |
3000 |
6000 |
9000 |
12000 |
18000 |
|
|
Vakuum grad |
MPa |
-0.06--0.095 |
|||||||||
|
Arbetstryck |
MPa |
Mindre än eller lika med 0,4 |
|||||||||
|
Temperaturområde |
grad |
20 - 80 |
|||||||||
|
MTBF |
H |
Större än eller lika med 4000 |
|||||||||
|
Kontinuerligt arbete |
H |
150 |
|||||||||
|
Strömförsörjning |
380V/50HZ/3Ph 5-ledare (anpassningsbar) |
||||||||||
|
Arbetsljud |
dB(A) |
60 |
61 |
63 |
70 |
70 |
75 |
70 |
70 |
70 |
|
|
Värmekraft |
kW |
9 |
11 |
13 |
15 |
30 |
48 |
58 |
70 |
85 |
|
|
Total kraft |
kW |
9.7 |
12.5 |
14.5 |
16.5 |
33.5 |
53 |
65 |
76 |
94 |
|
|
Oljeutlopp/inlopp |
mm |
φ20 |
25 |
φ25 |
φ25 |
φ32 |
φ42 |
φ50 |
φ50 |
φ60 |
|
|
Vikt |
kg |
150 |
230 |
250 |
270 |
300 |
500 |
700 |
900 |
1100 |
|
|
Storlek |
L |
mm |
970 |
1050 |
1100 |
1150 |
1200 |
1600 |
1600 |
1800 |
1900 |
|
W |
mm |
630 |
750 |
850 |
900 |
950 |
1000 |
1100 |
1200 |
1200 |
|
|
H |
mm |
900 |
1300 |
1400 |
1450 |
1500 |
1800 |
1800 |
1900 |
1900 |
|
|
Index efter rening |
Nedbrytningsspänning |
kV |
Större än eller lika med 65 |
||||||||
|
Fukthalt |
PPM |
Mindre än eller lika med 5 |
|||||||||
|
Gasinnehåll |
% |
0.1 |
|||||||||
|
Föroreningsstorlek |
μm |
Mindre än eller lika med 1 (anpassningsbar) |
|||||||||
|
Värde |
% |
96 |
|||||||||
