Chongqing TOP Oil Purifier Co., Ltd. är en av de mest pålitliga tillverkarna och leverantörerna av reningsverk för transformatorolja i Kina, stöder också skräddarsydd service. Köp gärna en avancerad oljereningsanläggning för transformatorer tillverkad i Kina här från vår fabrik.
Produktbeskrivning

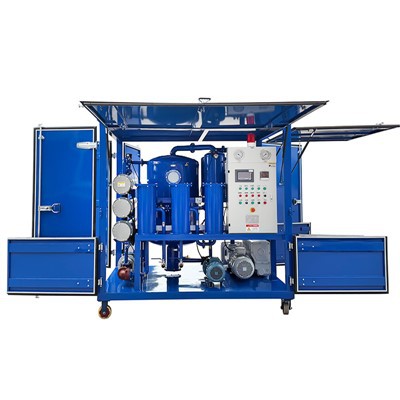

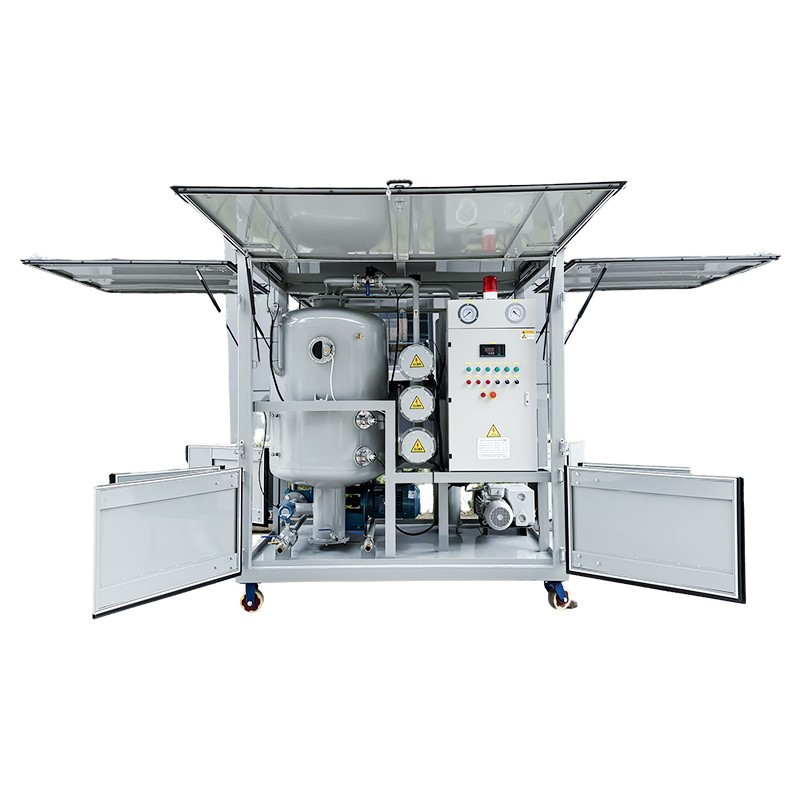

ZYD-W är ett transformatoroljereningsverk byggt inuti en väderbeständig- IP54-kapsling, så att den kan sitta permanent utomhus i en öppen-transformatorstation utan tak över den. Ett tvåstegs vakuumsystem tar bort fukt, lösta gaser och fina partiklar från isoleringsolja, silikonvätskor och andra dielektriska vätskor i en kontinuerlig cykel. Samma anläggning drar också ett vakuum på en tom transformatortank för torkning och fyller den sedan under vakuum, vilket täcker hela driftsättningssekvensen från våt olja till levande transformator.
Tekniska parametrar
|
Parametrar |
Enhet |
ZYD-W -30 |
ZYD-W-50 |
ZYD-W -100 |
ZYD-W -150 |
ZYD-W -200 |
ZYD-W -250 |
ZYD-W -300 |
|
|
Flödeshastighet |
L/min |
30 |
50 |
100 |
150 |
200 |
250 |
300 |
|
|
Flödeshastighet |
L/H |
1800 |
3000 |
6000 |
9000 |
12000 |
15000 |
18000 |
|
|
Fungerande vakuum |
MPa |
-0.08 - -0.099 |
|||||||
|
Arbetstryck |
MPa |
Mindre än eller lika med 0,3 |
|||||||
|
Temperaturområde |
grad |
20 - 80 |
|||||||
|
Driva |
AC380V/50HZ/3Ph 5-ledare (anpassningsbar) |
||||||||
|
Arbetsljud |
dB(A) |
68 |
70 |
70 |
75 |
75 |
75 |
75 |
|
|
Värmekraft |
kW |
24 |
36 |
72 |
96 |
120 |
140 |
180 |
|
|
Total kraft |
kW |
27 |
40 |
80 |
104 |
130 |
150 |
196 |
|
|
Inlopp/utlopp |
mm |
φ25 |
φ32 |
Φ38 |
Φ45 |
φ50 |
φ60 |
φ63 |
|
|
Vikt |
kg |
600 |
800 |
1200 |
1400 |
1500 |
1700 |
1900 |
|
|
Total |
L |
mm |
1550 |
1650 |
1900 |
2000 |
2100 |
2150 |
2200 |
|
W |
mm |
1100 |
1250 |
1350 |
1400 |
1500 |
1550 |
1600 |
|
|
H |
mm |
1850 |
2000 |
2100 |
2050 |
2150 |
2150 |
2200 |
|
|
Index efter filtrering |
Nedbrytningsspänning |
kV |
Större än eller lika med 75 |
||||||
|
Fukthalt |
PPM |
Mindre än eller lika med 3 |
|||||||
|
Gasinnehåll |
% |
Mindre än eller lika med 0,1 |
|||||||
|
Föroreningsstorlek |
mikron |
Mindre än eller lika med 1 (Inget fritt kol) |
|||||||
|
Värde |
% |
98 |
|||||||
|
Renlighet |
NAS1638 |
Mindre än eller lika med 6 |
|||||||
Fördelar
- IP54-kapslingen gör att anläggningen kan arbeta utomhus året-om utan en byggnad, vilket sparar kostnaden för att bygga ett särskilt oljebehandlingsrum- vid varje transformatorstation.
- Tvåstegsvakuum minskar kvarvarande fukt till under 3 ppm och gashalten till 0,1 % eller mindre, vilket återställer den dielektriska genombrottsspänningen till nivåer som krävs för transmissions- och distributionstransformatorer.
- En PLC övervakar oljenivå, temperatur, vakuum och filterdifferenstryck genom en dubbel infraröd sensor och förreglingssystem. Om någon avläsning rör sig utanför det säkra intervallet, stängs anläggningen av automatiskt, vilket stöder obevakade körningar på upp till 150 kontinuerliga timmar.
- Standardfilterhus accepterar 5 µm, 20 µm och 80 µm patroner. När differenstrycket når ändringspunkten- varnar styrenheten föraren och elementen nås genom framdörrarna utan att ta bort höljespaneler.
- Valfria tillägg inkluderar en regenereringsmodul för avlägsnande av syra och slam, en explosionssäker-konfiguration för farliga områden och en trailer-monterad version för fler-tjänster. Uppgraderingar av rostfritt stål är tillgängliga för kustmiljöer och miljöer med hög-fuktighet.
